Projekt indywidualnej protezy stawu kolanowego w odniesieniu do dostępnych na rynku rozwiązań technicznych

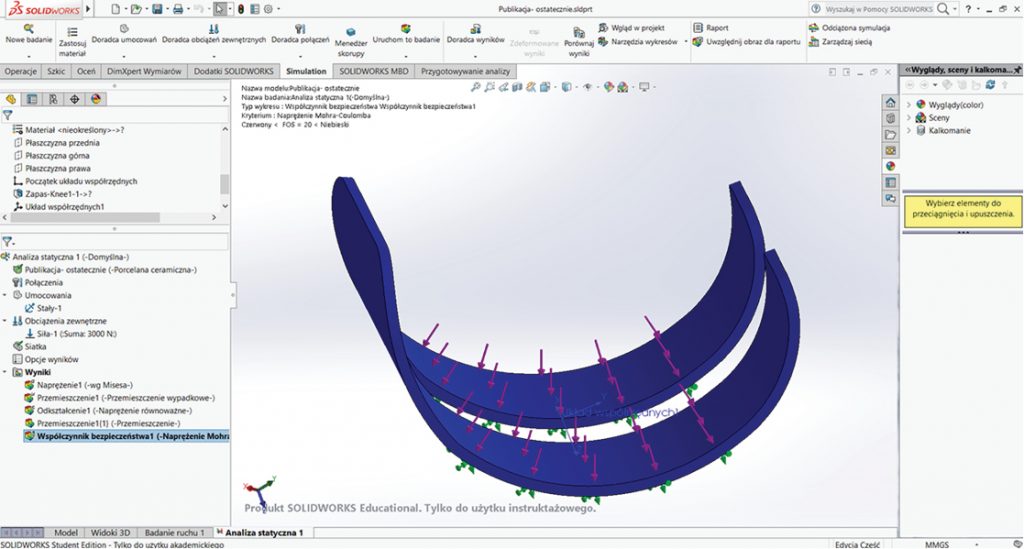

W przypadku ustawienia w programie współczynnika o wartości 20, obszary konstrukcji, które spełniają to kryterium, są oznaczone kolorem niebieskim. W sytuacji przekroczenia tej granicy miejsca na modelu wyróżnia się kolorem czerwonym. Wyniki przedstawia ryc. 13 i wskazuje na spełnienie tego warunku przez całą konstrukcję. Program dodatkowo umożliwia obliczenie minimalnego współczynnika, który w tym przypadku przekroczył wartość 235.
Dodatkowym źródłem informacji o zachowaniu się konstrukcji pod zadanym obciążeniem jest jej przemieszczenie wypadkowe. Wyniki przedstawia ryc. 14, maksymalne przemieszczenie wyniosło 15,1 nm.
Podsumowanie
Zaproponowany model endoprotezy jest indywidualnie dobrany dla każdego chorego, a masa własna endoprotezy wynosi około 473 g.
Projektanci założyli, że maksymalny kąt zgięcia dla stawu kolanowego z endoprotezą ceramiczną będzie wynosić 120° (wynika to z budowy endoprotezy i braku możliwości wytworzenia długiego łuku w części udowej endoprotezy − w przeciwieństwie do protez metalowych zbyt długi łuk narażałby protezę ceramiczną na uszkodzenie podczas procesu jej implementacji). Z powodu wykorzystania elementów ceramicznych do wytworzenia endoprotezy zwiększa się jej [...]
